Gaz traceur

Q: Pourquoi la méthode acoustique est-elle parfois déployée en complément du gaz traceur ?

Ces deux technologies sont complémentaires. Par exemple, si le gaz traceur nous indique une zone de remontée de 2 mètres carrés sous une terrasse à cause d'une bâche plastique qui bloque sa progression verticale (l'effet entonnoir), l'utilisation combinée de l'écoute électroacoustique (Aquaphon) ou d'une sonde d'écoute interne (PipeMic) nous permet de croiser les données physiques pour affiner le diagnostic et valider le point de fouille exact.

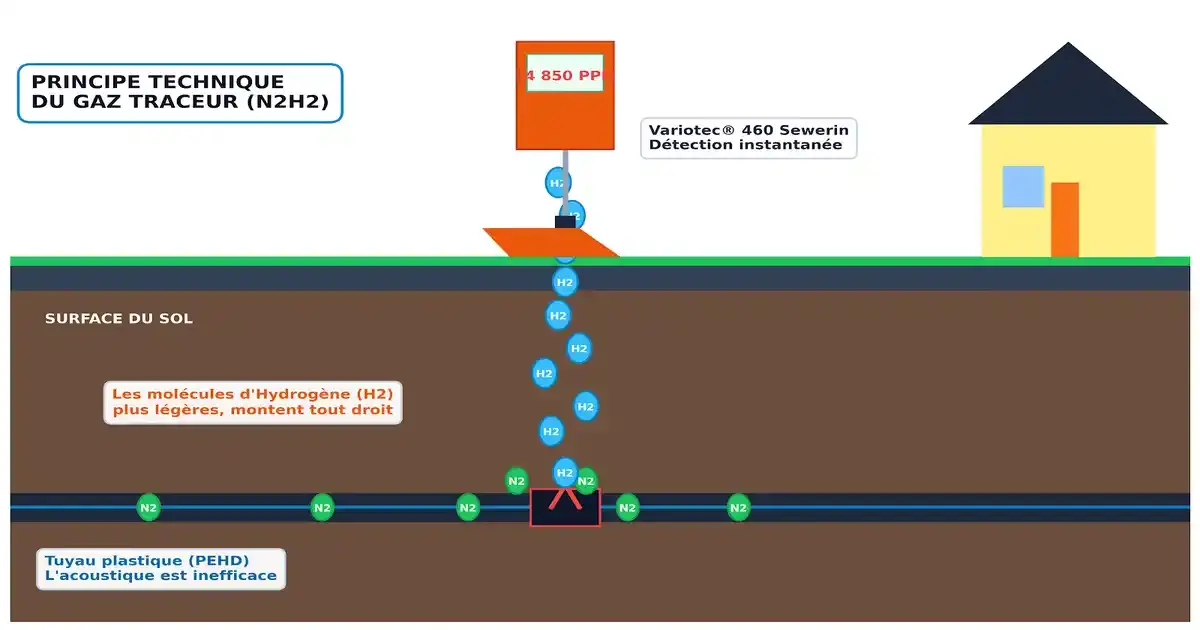

Le principe scientifique : L'exploitation de l'infiniment petit

Le procédé repose sur les propriétés physiques d'un gaz de recherche spécifique : l'azote hydrogéné (mélange N2H2), composé de 95 % d'azote et de 5 % d'hydrogène. Ce gaz est totalement inodore, incolore, non toxique et certifié de qualité alimentaire (sans aucun danger pour les réseaux d'eau potable).

L'intérêt majeur réside dans la taille de la molécule d'hydrogène (H₂) : c'est la plus petite et la plus légère molécule de l'univers. Là où la molécule d'eau (H₂O) est trop volumineuse pour s'échapper rapidement ou traverser des matériaux compacts, l'hydrogène s'infiltre à travers les moindres porosités pour révéler l'anomalie.

Le protocole d'intervention chronologique sur le terrain

1. Le traçage préalable du réseau (Radio-détection)

Avant toute injection, il est indispensable de connaître le cheminement réel de la canalisation. En l'absence de plans, ou face à des schémas de construction obsolètes, nous introduisons une aiguille détectable (de 50 à 120 mètres) à l'intérieur de la conduite.

Exemple concret : Il est très fréquent qu'un plan de maison indique une ligne droite entre le compteur et le bâtiment, alors que sur le terrain, le tuyau contourne en réalité un arbre ou une terrasse. Grâce à notre localisateur de réseaux Ridgid SR60, nous cartographions le tracé exact et la profondeur de la tuyauterie en surface avant de commencer.

2. Isolement et purge du réseau

Pour qu'un gaz circule librement, la canalisation suspecte (Adduction d'Eau Potable, circuit de chauffage ou réseau de piscine) doit être isolée du reste de l'installation et intégralement vidangée. La présence d'une poche d'eau stagnante dans un point bas ferait barrage et bloquerait la progression du gaz.

3. Mise en pression du gaz (Loi des pressions)

Le réseau est rendu hermétique à l'aide d'obturateurs pneumatiques, puis le mélange gazeux est injecté sous une pression contrôlée (généralement entre 1 et 5 bar selon la nature de la conduite). Sous l'effet de cette pression, le gaz s'échappe de manière verticale au niveau exact de la fissure ou de la rupture.

4. Détection électronique en surface

En remontant à travers les couches de terrain (terre, pelouse, goudron, dalle béton ou carrelage), le gaz is aspiré en surface par la sonde de notre détecteur électronique : le Variotec 460 Sewerin. Cet outil mesure la concentration d'hydrogène en Particules Par Million (PPM).

Exemple concret : En balayant le sol au-dessus du tracé préalablement défini, l'appareil affiche d'abord 0 PPM. À l'approche de la fuite, les chiffres s'affolent pour atteindre une concentration maximale (par exemple 10 000 PPM). C'est ce pic de concentration qui confirme la position exacte de la rupture sous nos pieds.

Intérêts et contraintes techniques de la méthode

Comme toute technologie d'ingénierie, le gaz traceur répond à des critères précis d'efficacité et présente des exigences de mise en œuvre :

Les Avantages : Une intervention garantie 100 % non destructive. Le gaz traverse les revêtements les plus denses là où l'écoute acoustique de surface est inefficace. Le point de fouille est si précis qu'il réduit drastiquement le coût des travaux de réparation.
Les Limites et pièges du sol : La méthode exige un réseau parfaitement sec. De plus, il faut savoir déjouer "l'effet entonnoir". Si la fuite se trouve sous une terrasse carrelée avec une bâche plastique d'étanchéité en dessous, le gaz va monter, butter contre la bâche, voyager horizontalement et ressortir 2 mètres plus loin. Un technicien amateur creusera là où le gaz sort ; l'expert Forman, lui, sait interpréter la cinétique des fluides pour trouver le point d'origine réel.

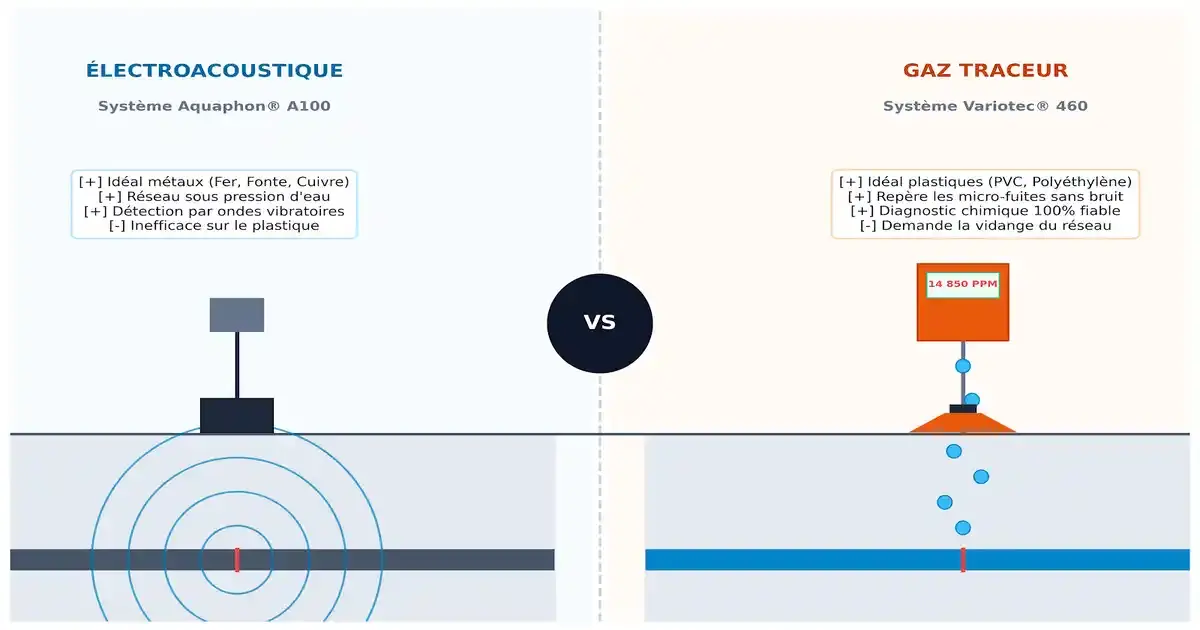

Gaz Traceur vs Électroacoustique : Deux approches physiques complémentaires

Chaque configuration de chantier à Toulouse impose des contraintes physiques différentes. Le choix entre l'injection de gaz et l'écoute acoustique de surface (système Aquaphon A100) dépend principalement de la dynamique du fluide, du matériau de la conduite et de la nature même de la fissure.

La taille de la rupture (Micro-fuites vs Fuites franches) : Le gaz traceur est l'arme absolue pour localiser les micro-fuites ou les suintements extrêmement faibles. Sur un réseau de chauffage, une fuite minime de quelques millilitres par heure ne génère aucun bruit mécanique, rendant l'acoustique totalement "sourde". En revanche, les molécules d'hydrogène (H₂) étant microscopiques, elles s'échapperont de la conduite sous pression et remonteront en surface, peu importe la taille du trou.
Le matériau de la canalisation (Le plastique vs Le fer) : L'écoute acoustique traditionnelle repose sur la propagation d'une onde vibratoire à travers le tuyau. Les matériaux rigides comme les conduites en fonte ou en fer sont d'excellents conducteurs acoustiques : le bruit de la fuite voyage sur de très longues distances, ce qui rend l'Aquaphon d'une efficacité redoutable. À l'inverse, les réseaux modernes en plastique (PVC ou Polyéthylène) sont souples : ils absorbent et étouffent la vibration sonore en quelques mètres seulement. Le gaz traceur, lui, est totalement insensible au matériau : il traverse le plastique aussi facilement que le métal.
La différence de précision et d'environnement : En plein centre-ville de Toulouse, les bruits parasites urbains (circulation, chantiers, réseaux électriques) peuvent saturer les fréquences de l'appareil acoustique, exigeant du technicien de filtrer manuellement les ondes sonores. La détection par gaz traceur offre une précision purement chimique, totalement imperméable aux bruits extérieurs. Elle permet un ciblage au centimètre près, directement sur le pic de concentration de gaz.

Critère technique	Gaz Traceur (N2H2)	Électroacoustique (Aquaphon A100)
Indicateur détecté	Matière chimique (Molécules d'hydrogène H₂)	Énergie mécanique (Ondes vibratoires et fréquences sonores)
Type de fuite idéal	Micro-fuites, suintements invisibles à très faible débit.	Fuites franches, ruptures nettes générant une forte turbulence.
Matériau de prédilection	Universel. Idéal sur les plastiques souples (PVC / PE).	Canalisations rigides et métalliques (Fer, Fonte, Cuivre).
État de la canalisation	Réseau obligatoirement vide et purgé de son eau.	Réseau maintenu en charge (sous pression d'eau).
Sensibilité à l'environnement urbain	Totalement insensible aux bruits extérieurs (circulation, travaux).	Sensible. Nécessite une isolation ou des écoutes nocturnes en zone bruyante.

Nos références

FAQ : Vos questions sur la détection de fuite au gaz traceur

Le gaz injecté présente-t-il un danger pour les plantes, les animaux ou l'eau potable ? ▼

Absolument aucun. Le mélange azote hydrogéné (N2H2) utilisé par l'Entreprise Forman est un gaz neutre, inodore, non toxique et certifié de qualité alimentaire. Il n'altère en rien la potabilité de l'eau et est totalement inoffensif pour les racines de vos plantes, votre pelouse ou vos animaux de compagnie, même lorsqu'il remonte en forte concentration à la verticale de la fuite.

Combien de temps faut-il au gaz pour remonter à la surface et être détecté ? ▼

La vitesse de remontée dépend directement de la nature et de l'épaisseur du revêtement. Dans une terre meuble ou sous une pelouse, les molécules d'hydrogène traversent le sol en seulement quelques minutes. À l'inverse, sous une dalle de béton extérieure ou un enrobé compact de goudron, le gaz peut mettre entre 15 et 45 minutes à saturer le matériau pour s'échapper à l'air libre et devenir détectable par notre Variotec 460.

Peut-on utiliser le gaz traceur si la fuite se trouve sous un vide sanitaire ou à l'intérieur d'un bâtiment ? ▼

Dans le cas spécifique d'un vide sanitaire accessible, nous privilégions généralement une inspection visuelle ou acoustique préalable. Si le vide sanitaire est inaccessible, le gaz s'y accumulera et remontera par les joints de dilatation de la maison, ce qui nécessite une analyse fine de notre part pour ne pas confondre la zone d'accumulation et le point de rupture initial.

Pourquoi la méthode acoustique est-elle parfois déployée en complément du gaz traceur ? ▼

Ces deux technologies sont parfaitement complémentaires. Par exemple, si la méthode du gaz traceur nous indique une zone de remontée de 2 mètres carrés sous une terrasse à cause d'une bâche plastique sous dalle qui bloque sa progression verticale (l'effet entonnoir), l'utilisation combinée de l'écoute électroacoustique (Aquaphon) ou d'une sonde d'écoute interne (PipeMic introduite directement dans le tuyau en charge) nous permet de croiser les données physiques pour affiner le diagnostic et valider le point de fouille exact.
